为了更好地理解设计,你需要了解NGINX是如何工作的。NGINX之所以能在性能上如此优越,是由于其背后的设计。许多web服务器和应用服务器使用简单的线程的(threaded)、或基于流程的(process-based)架构, NGINX则以一种复杂的事件驱动(event-driven)的架构脱颖而出,这种架构能支持现代硬件上成千上万的并发连接。
Inside NGINX infographic涉及了从高层次进程架构的挖掘,到NGINX的单进程处理多连接的图解。本篇文章讲解了这些工作细节。
设置场景——NGINX进程模型
为了更好地理解设计,你需要了解NGINX是如何工作的。NGINX有一个主进程(master process)(执行特权操作,如读取配置、绑定端口)和一系列工作进程(worker process)和辅助进程(helper process)。
这个四核服务器内,NGINX主进程创建了4个工作进程和2个缓存辅助进程(cachehelper processes)来管理磁盘内容缓存(on-disk content cache)。
为什么架构很重要?
任何Unix应用程序的根本基础都是线程或进程(从Linux操作系统的角度看,线程和进程基本上是相同的,主要区别是他们共享内存的程度)。进程或线程,是一组操作系统可调度的、运行在CPU内核上的独立指令集。大多数复杂的应用程序都并行运行多个线程或进程,原因有两个:
- 可以同时使用更多的计算机内核。
- 线程和进程使并行操作很容易实现(例如,同时处理多个连接)。
进程和线程都消耗资源。它们都使用内存和其他OS资源,导致内核频繁切换(被称作上下文切换(context switch)的操作)。大多数现代服务器可以同时处理数百个小的、活跃的(active)线程或进程,但一旦内存耗尽,或高I/O负载导致大量的上下文切换时,服务器的性能就会严重下降。 对于网络应用,通常会为每个连接(connection)分配一个线程或进程。这种架构易于实现,但是当应用程序需要处理成千上万的并发连接时,这种架构的扩展性就会出现问题。
NGINX是如何工作的?
NGINX使用一个了可预见式的(predictable)进程模型,调度可用的硬件资源:
1. 主进程执行特权操作,如读取配置和绑定端口,还负责创建子进程(下面的三种类型)。
2. 缓存加载进程(cache loader process)在启动时运行,把基于磁盘的缓存(disk-based cache)加载到内存中,然后退出。对它的调度很谨慎,所以其资源需求很低。
3. 缓存管理进程(cache manager process)周期性运行,并削减磁盘缓存(prunes entries from the disk caches),以使其保持在配置范围内。
4. 工作进程(worker processes)才是执行所有实际任务的进程:处理网络连接、读取和写入内容到磁盘,与上游服务器通信等。
多数情况下,NGINX建议每1个CPU核心都运行1个工作进程,使硬件资源得到最有效的利用。你可以在配置中设置如下指令: worker_processes auto,当NGINX服务器在运行时,只有工作进程在忙碌。每个工作进程都以非阻塞的方式处理多个连接,以削减上下文切换的开销。 每个工作进程都是单线程且独立运行的,抓取并处理新的连接。进程间通过共享内存的方式,来共享缓存数据、会话持久性数据(session persistence data)和其他共享资源。
NGINX内部的工作进程
每一个NGINX的工作进程都是NGINX配置(NGINX configuration)初始化的,并被主进程设置了一组监听套接字(listen sockets)。

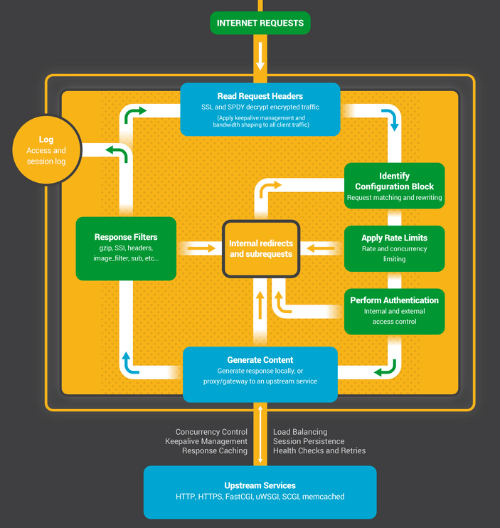

NGINX工作进程会监听套接字上的事件(accept_mutex和kernel socketsharding),来决定什么时候开始工作。事件是由新的连接初始化的。这些连接被会分配给状态机(statemachine)—— HTTP状态机是最常用的,但NGINX还为流(原生TCP)和大量的邮件协议(SMTP,IMAP和POP3)实现了状态机。
状态机本质上是一组告知NGINX如何处理请求的指令。大多数和NGINX具有相同功能的web服务器也使用类似的状态机——只是实现不同。
调度状态机
把状态机想象成国际象棋的规则。每个HTTP事务(HTTP transaction)都是一局象棋比赛。棋盘的一边是web服务器——坐着一位可以迅速做出决定的大师级棋手。另一边是远程客户端——在相对较慢的网络中,访问站点或应用程序的web浏览器。 然而,比赛的规则可能会很复杂。例如,web服务器可能需要与各方沟通(代理一个上游的应用程序),或者和认证服务器交流。web服务器的第三方模块也可以拓展比赛规则。
阻塞状态机
回忆一下我们之前对进程和线程的描述:是一组操作系统可调度的、运行在CPU内核上的独立指令集。大多数web服务器和web应用都使用一个连接/一个进程或一个连接/一个线程的模型来进行这局国际象棋比赛。每个进程或线程都包含一个将比赛玩到最后的指令。在这个过程中,进程是由服务器来运行的,它的大部分时间都花在“阻塞(blocked)”上,等待客户端完成其下一个动作。
1. web服务器进程(web server process)在监听套接字上,监听新的连接(客户端发起的新比赛)。
2. 一局新的比赛发起后,进程就开始工作,每一步棋下完后都进入阻塞状态,等待客户端走下一步棋。
3. 一旦比赛结束,web服务器进程会看看客户是否想开始新的比赛(这相当于一个存活的连接)。如果连接被关闭(客户端离开或者超时),web服务器进程会回到监听状态,等待全新的比赛。
记住重要的一点:每一个活跃的HTTP连接(每局象棋比赛)都需要一个专用的进程或线程(一位大师级棋手)。这种架构非常易于扩展第三方模块(“新规则”)。然而,这里存在着一个巨大的不平衡:一个以文件描述符(file descriptor)和少量内存为代表的轻量级HTTP连接,会映射到一个单独的进程或线程——它们是非常重量级的操作系统对象。这在编程上是方便的,但它造成了巨大的浪费。
NGINX是真正的大师
NGINX is a True Grandmaster
也许你听说过车轮表演赛,在比赛中一个象棋大师要在同一时间对付几十个对手。
Kiril Georgiev在保加利亚首都索菲亚同时对阵360名棋手,最终取得284胜,70平,6负的战绩。
这就是NGINX工作进程玩“国际象棋”的方式。每一个工作进程都是一位大师(记住:通常情况下,每个工作进程占用一个CPU内核),能够同时对战上百棋手(实际上是成千上万)。

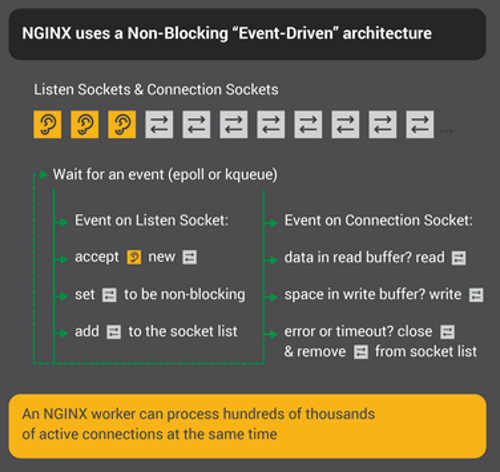

1. 工作进程在监听套接字和连接套接字上等待事件。
2. 事件发生在套接字上,工作进程会处理这些事件。
- 监听套接字上的事件意味着:客户端开始了一局新的游戏。工作进程创建了一个新的连接套接字。
- 连接套接字上的事件意味着:客户端移动了棋子。工作进程会迅速响应。
工作进程从不会在网络上停止,它时时刻刻都在等待其“对手”(客户端)做出回应。当它已经移动了这局比赛的棋子,它会立即去处理下一局比赛,或者迎接新的对手。
为什么它会比阻塞式多进程的架构更快?
NGINX的规模可以很好地支持每个工作进程上数以万计的连接。每个新连接都会创建另一个文件描述符,并消耗工作进程中少量的额外内存。每一个连接的额外消耗都很少。NGINX进程可以保持固定的CPU占用率。当没有工作时,上下文切换也较少。
在阻塞式的、一个连接/一个进程的模式中,每个连接需要大量的额外资源和开销,并且上下文切换(从一个进程到另一个进程)非常频繁。
如果想了解更多,请查看由NGINX公司发展和联合创始人副总裁Andrew Alexeev编写的有关NGINX体系结构的文章。
通过适当的系统调优,NGINX能大规模地处理每个工作进程数十万并发的HTTP连接,并且能在流量高峰期间不丢失任何信息(新比赛开始)。
配置更新和NGINX升级
仅包含少量工作进程的NGINX进程架构,使得配置、甚至是二进制文件本身的更新都非常高效。
更新NGINX的配置,是一个非常简单的、轻量级的、可靠的操作。运行nginx –s reload命令即可,该命令会检查磁盘上的配置,并给主进程发送一个SIGHUP信号。
当主进程接收到SIGHUP信号后,会做两件事:
1. 重新加载配置,fork一套新的工作进程。这些新的工作进程会立即开始接受连接和处理流量(traffic)(使用新的配置)。
2. 发出信号,通知旧的工作进程安静地退出。这些旧进程不会再接受新的连接了。只要它们处理的HTTP请求结束了,它们就会干净地关闭连接。一旦所有的连接都被关闭,工作进程也就退出了。
这个过程会导致CPU占用率和内存使用的一个小高峰,但相比于从活动连接中加载资源,这个小高峰可忽略不计。你可以在一秒内重新加载配置多次。极少情况下,一代又一代工作进程等待连接关闭时会出现问题,但即便出现问题,它们也会被立即解决掉。
NGINX的二进制升级过程更加神奇——你可以飞速地升级NGINX本身,服务器不会有任何的丢连接、宕机、或服务中断等情况。
二进制升级过程与配置更新相似。新的NGINX主进程与原来的主进程并行,它们共享监听套接字。两个进程都是活跃的(active),它们各自的工作进程处理各自的流量(traffic)。然后,你可以通知旧的主进程与其工作进程完美退出。
在Controlling NGINX中,整个过程有更详细的描述。
结论
NGINX的内部图表高度概述了NGINX是如何运作的,但在这简单的解释背后是超过十年的创新与优化。这些创新与优化,使NGINX在多种硬件上表现出良好的性能,同时还具备现代web应用所需要的安全性和可靠性。
如果你想阅读更多关于NGINX优化的资料,可以看看这些很棒的资源:
NGINX安装和性能调优(webinar; slides at Speaker Deck)
NGINX1.9.1套接字切分(Socket Sharding)(使用SO_REUSEPORT套接字选项)
